USB 转串口芯片 CH340
1、概述

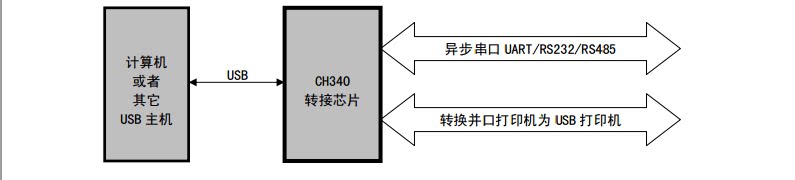

CH340 是一个 USB 总线的转接芯片，实现 USB 转串口或者 USB 转打印口。
在串口方式下，CH340 提供常用的 MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的
串口设备直接升级到 USB 总线。有关 USB 转打印口的说明请参考手册（二）CH340DS2。
2、特点
● 全速 USB 设备接口，兼容 USB V2.0。
● 仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。
● 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
● 硬件全双工串口，内置收发缓冲区，支持通讯波特率 50bps～2Mbps。
● 支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。
● 通过外加电平转换器件，提供 RS232、RS485、RS422 等接口。
● CH340R 芯片支持 IrDA 规范 SIR 红外线通讯，支持波特率 2400bps 到 115200bps。
● 软件兼容 CH341，可以直接使用 CH341 的驱动程序。
● 支持 5V 电源电压和 3.3V 电源电压甚至 3V 电源电压。
● CH340C 和 CH340B 内置时钟，无需外部晶振，CH340B 还内置 EEPROM 用于配置序
CH340 芯片支持 5V 电源电压或者 3.3V 电源电压。当使用 5V 工作电压时，CH340 芯片的 VCC 引脚
输入外部 5V 电源，并且 V3 引脚应该外接容量为 0.1uF 的电源退耦电容。当使用 3.3V 工作电压时，
CH340 芯片的 V3 引脚应该与 VCC 引脚相连接，同时输入外部的 3.3V 电源，并且与 CH340 芯片相连接
的其它电路的工作电压不能超过 3.3V。
CH340 芯片自动支持 USB 设备挂起以节约功耗，NOS#引脚为低电平时将禁止 USB 设备挂起。
CH340 芯片的 DTR#引脚在 USB 配置完成之前作为配置输入引脚，可以外接 4.7KΩ的下拉电阻在
USB 枚举期间产生默认的低电平，通过配置描述符向 USB 总线申请更大的电源电流。
异步串口方式下 CH340 芯片的引脚包括：数据传输引脚、MODEM 联络信号引脚、辅助引脚。
数据传输引脚包括：TXD 引脚和 RXD 引脚。串口输入空闲时，RXD 应为高电平。对于 CH340G/C/T/R
芯片，如果 R232 引脚为高电平启用辅助 RS232 功能，那么 RXD 引脚内部自动插入一个反相器，默认
为低电平。串口输出空闲时，CH340G/C/B/T 芯片的 TXD 为高电平，CH340R 芯片的 TXD 为低电平。
MODEM 联络信号引脚包括：CTS#引脚、DSR#引脚、RI#引脚、DCD#引脚、DTR#引脚、RTS#引脚。
所有这些 MODEM 联络信号都是由计算机应用程序控制并定义其用途。
辅助引脚包括：IR#引脚、R232 引脚、CKO 引脚、ACT#引脚。IR#引脚为低电平将启用红外线串口
模式。R232 引脚用于控制辅助 RS232 功能，R232 为高电平时 RXD 引脚输入自动反相。ACT#引脚为 USB
设备配置完成状态输出（例如 USB 红外适配器就绪）。IR#和 R232 引脚只在上电复位后检查。
CH340 内置了独立的收发缓冲区，支持单工、半双工或者全双工异步串行通讯。串行数据包括 1
个低电平起始位、5、6、7 或 8 个数据位、1 个或 2 个高电平停止位，支持奇校验/偶校验/标志校验/
空白校验。CH340 支持常用通讯波特率：50、75、100、110、134.5、150、300、600、900、1200、
1800、2400、3600、4800、9600、14400、19200、28800、33600、38400、56000、57600、76800、115200、
128000、153600、230400、460800、921600、1500000、2000000 等。串口发送信号的波特率误差小
于 0.3％，串口接收信号的允许波特率误差不小于 2％。
在计算机端的 Windows 操作系统下，CH340 的驱动程序能够仿真标准串口，所以绝大部分原串口
应用程序完全兼容，通常不需要作任何修改。
CH340 可以用于升级原串口外围设备，或者通过 USB 总线为计算机增加额外串口。通过外加电平
转换器件，可以进一步提供 RS232、RS485、RS422 等接口。
